【产品特点】
MGY-2型摆式摩擦感度测试仪是我公司研制开发的新一代摩擦感度测试仪,同MGY-1型摩擦感度测试仪相比,该仪器能自动完成放摆和卸载工序,克服了传统摩擦感度测试仪在实验过程中采用人工拉绳方式放摆的缺点,也避免了在完成一发试验后,要采用人工撬压方式完成卸载的繁重工序,减少了操作人员的劳动强度,提高了工作效率,也提升了产品的自动化程度。
该设备具有自动升压、人工微调、自动放摆、自动卸载等功能。当将压力达到设定压力值后系统还会警示操作人员:准备放摆,注意安全。
MGY-2型摆式摩擦感度测试仪还有一个特点就是具有超压保护功能,当系统在出现异常或因为人为调压超载时,系统能自动停止加载,让控制部分断电,有效地保护了设备及试验过程安全。

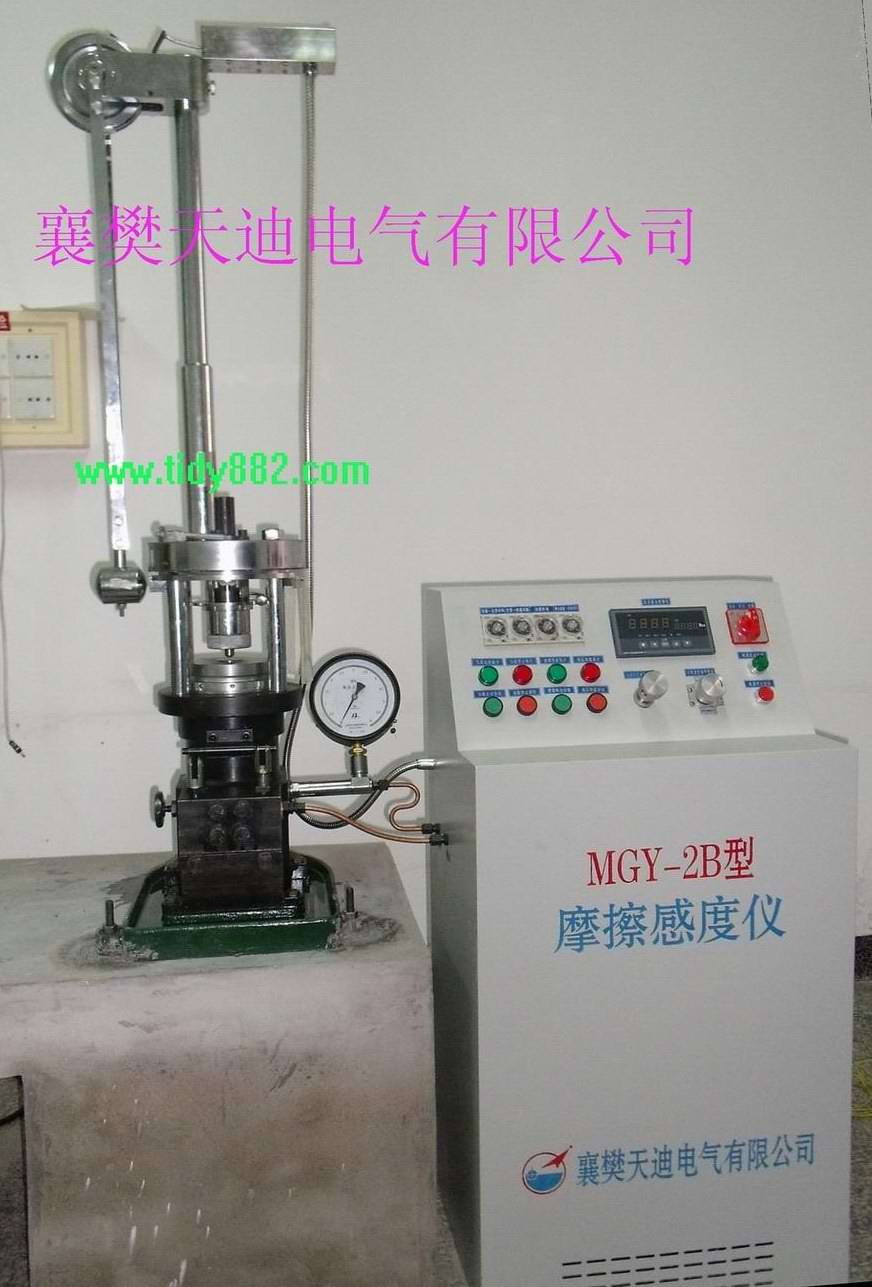

MGY-2B型摩擦感度测试仪还配置有计算机控制系统,计算机与操作台能双向通讯,计算机系统通过采集模块将油缸压力采集并存储到计算机内,同时计算机亦可修改放摆报警压力值,并能自动生成试验报告。
【执行标准】
GJB5891.24-2006 火工品药剂试验方法
QB/T1941.3-94 烟花爆竹药剂 摩擦感度测定
QJ 2913-1997 复合固体推进剂摩擦感度测定
【主要配置】
表1 摆式摩擦感度测试仪主要配置
|
序号 |
配 置 |
数量 |
备 注 |
|
1 |
摆式摩擦感度测试仪主机 |
1台 |
摆锤架1套,爆炸室1个,油压缸体1个 |
|
2 |
摆体 |
1套 |
摆臂1个,摆锤1个,击杆3个 |
|
3 |
液压自动控制装置 |
1台 |
高精度压力传感器及控制仪表1套,操作台1个,油压源1台 |
|
4 |
摩擦装置 |
1套 |
滑套25个,滑柱50个 |
|
5 |
计算机软件(限MGY-2B型) |
1套 |
含计算机操作控制软件及数据处理软件 |
【技术指标】
|
序号 |
项 目 |
技 术 指 标 |
|
1 |
摆锤质量 |
1500g±5g |
|
2 |
摆锤提升和定位 |
0~180°可调,精度≤1° |
|
3 |
试验压强,MPa |
0.5~6MPa连续可调,分辨0.01MPa |
|
4 |
摆 长 |
760±1 mm |
|
5 |
最大允许试验药量 |
0.03g |
|
6 |
摆锤与击杆中心偏离 |
≤1.5mm |
|
7 |
滑柱位移量 |
1.5—2.0mm |
|
8 |
压力恒定(加压至6Mpa,稳定5min) |
压力波动不大于0.1 MPa |
【技术服务】
1.本公司负责对该产品提供免费安装、调试及培训服务;
2.产品质保期一年,首次免费提供一定数量试验件,以后长期保证试验件供应。
【外形尺寸】
摩擦感度仪主机:700×500×1400mm
控制操作台: 560×380×1050mm
【设备重量】
主 机:140Kg
操作台:95Kg
【产品类型】
MGY-2 自动型 (人工提锤、自动加载、自动卸载) *
MGY-2B 自动型 (人工提锤、自动加载、自动卸载、计算机控制)*
