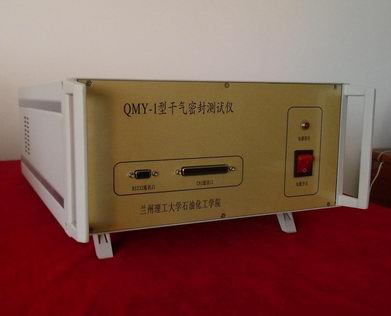

QMY-1型干气密封振动测试系统

   一.概述

      QMY-1型干气密封振动测试系统 是我公司与兰州理工大学共同研制的干气密封多参数测试仪，该仪器主要由薄膜温度传感器，微型压力传感器，膜厚传感器，扭矩传感器，转速传感器、信号调理模块、数据采集卡、RS232/485模块、测试分析软件等几部分组成。它可以完成静环环面温度场、径向轴向振动、气膜压力、气膜厚度、主轴扭矩及转速等参数的测量。

    该仪器可实时显示振动、气膜厚度等参数动态曲线，并可以完成数据的频谱分析等处理。

  此外，该仪器还可以在计算机上通过RS232口与变频器通讯，完成变频器对电机转速、电机起停等过程的控制。

   该测量系统采用了多种抗干扰技术，可以在电磁、静电等环境中正常使用。

二.主要技术指标

1.振动测量范围：0-50um，测量精度1.5%，频响5KHz。

2.气膜厚度测量范围：0-25um，测量精度1.5%，频响5KHz

3.气膜压力测量范围：0-1.2MPa，测量精度2%

4.转速测量范围：0--10000r/min

5.扭矩测量范围：0-20Nm,精确位0.01Nm。

6.测量通道数量：1--16路（差分）

7.每通道采集速率：30KHz
